題目:工廠一臺1.5Kw電機,需要手動啟停。
要計算電機電流。公式是電流等于功率除以電壓除以根號三,電流=1.5kw3801.725=2.288安培。
然后選擇元件,如主空氣開關D16、主交流接觸器0910、熱過載繼電器1.7-2.5、一個點動常閉按鈕、一個點動常開按鈕和兩個保險絲。

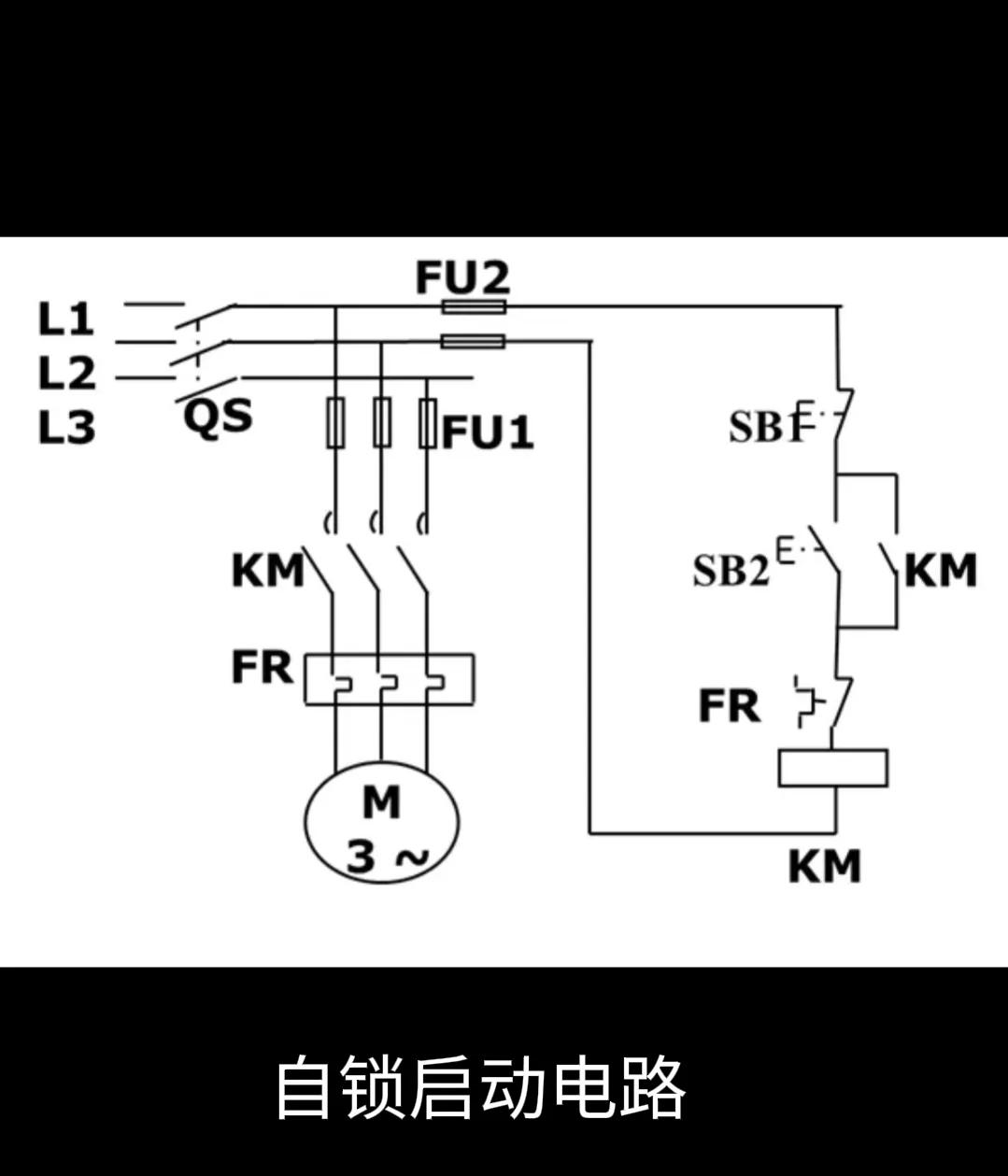

畫電路圖
按下SB2按鈕,KM線圈通電,KM輔助觸點閉合。松開SB2按鈕,實現自鎖功能。當FR熱過載繼電器跳閘時,線圈KM將被斷開。
這種電路的優點是斷電時電機不會再次啟動,減少了對維修人員的傷害。
