數字萬用表怎么測單相電機好壞(萬用表測單相電機好壞怎么測)

單相電機

這是一個普通的單相電機，帶有啟動電容。今天，我們就來看看如何在沒有電的情況下，用萬用表來估算電機的好壞。我們需要了解這種單相電機的內部結構。

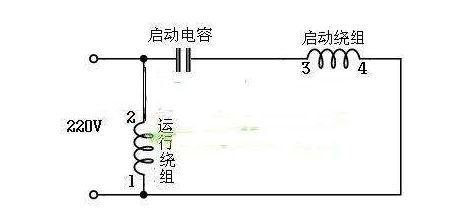

內部簡圖

電機有兩個繞組，一個是主繞組，是運行繞組，一個是輔助繞組，是起動繞組。所以我們可以用萬用表的電阻來判斷繞組的好壞。

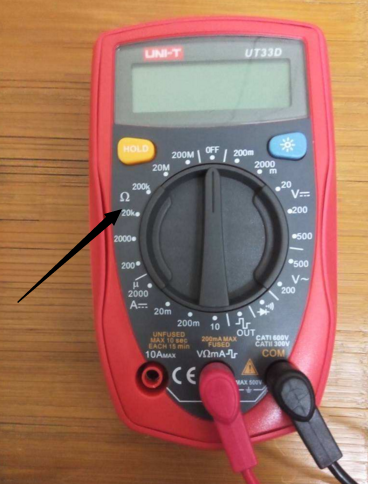

萬用表電阻

補足號碼

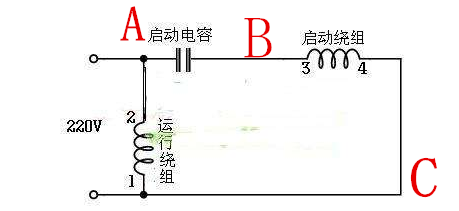

從上圖可以看出，AB之間的電阻其實是兩個繞組連在一起的結果，所以電阻最大。BC的電阻僅次于起動繞組的電阻，AC的電阻是運行繞組的最小電阻。并且AC BC=ab得到滿足。(大部分單相電機主繞組的電阻值小于輔助繞組的電阻值。)另外，C點是公共端。單相電源可接交流或BC，但分正反向。

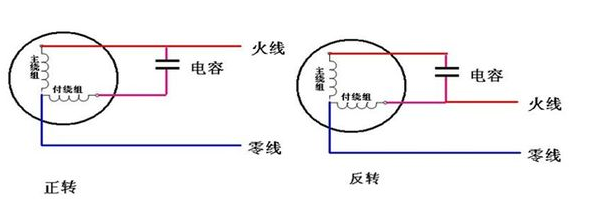

圖中零線是公共端。

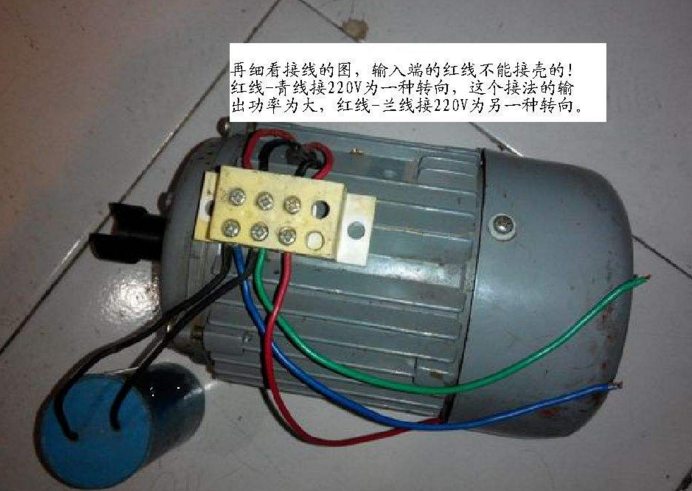

上圖是一個例子，只改變了火線的位置，電容的兩端就是改變方向的地方。當然，單相電機的中性線可以反接。

添加一個反向開關

增加換向開關的方法是切換電容器兩端的接線。萬用表判斷繞組正常后，需要測量繞組對地絕緣。因為正常運行時電機的外殼是接地的，所以我們可以直接測量電機的繞組和外殼之間是否有電阻。絕緣好，電機就好，就是電阻無窮大。如果你不知道測試哪一個，測試所有三根線。三條線都和外殼絕緣就不錯了。

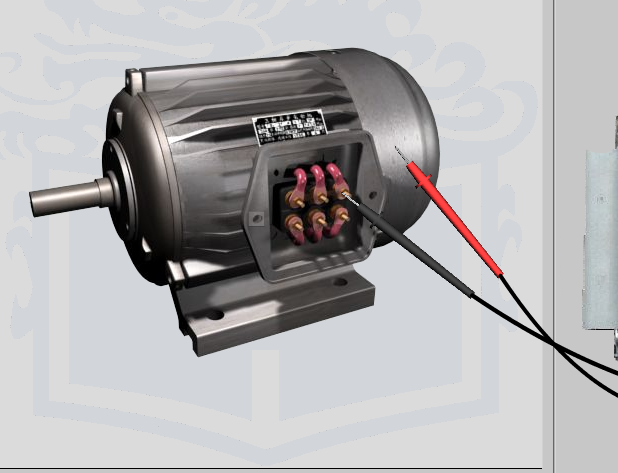

外殼與繞組間絕緣，這是三相電機，單相測量方法相同。

當然，最好是用搖床。用萬用表測量只是初步判斷。對于小型電機，準確率相當高。好了，就這樣。喜歡可以關注我。歡迎交流咨詢。
