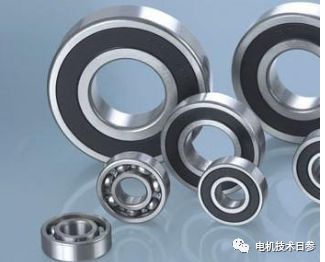

常見的電機軸承主要有三種類型：滾動軸承、滑動軸承和含油軸承，它們支持電機旋轉部件的旋轉?；蛘呶⑿碗姍C一般采用含油軸承，附件少，免維護，有利于簡化結構;滑動軸承主要用于中大型電機，適用于重載、耐沖擊的場合。滾動軸承是應用最廣泛的軸承，下面女士討論的話題主要針對這類軸承。
如何識別軸承
滾動軸承代碼由前代碼、基礎代碼和后綴代碼組成。前代碼用字母表示，表示完整的軸承部件?；敬a表示軸承的類型和尺寸等主要特征;后綴表示軸承精度和材料特性。
后軸承代碼及其含義
常用內部結構代號含義示例
B——接觸角為40的角接觸球軸承
15接觸角的C——角接觸球軸承
接觸角為25的AC——角接觸球軸承
E——增強型設計
密封\防塵與外部形狀變化代號及含義示例
代號 含義 代號 含義
外環帶止動槽的軸承(2)RZ非接觸密封軸承
NR帶止動槽的外環和止動環軸承(2)Z防塵蓋密封軸承
(2)RS接觸密封軸承(2)LS接觸密封軸承(內圈無缺口)
保持架結構、材料的代號
代號 含義 代號 含義
f型鋼鐵實心保持架，后面數字表示不同材質的J型板沖壓保持架。
q青銅實心保持架，上面附有數字，表示不同材料V充滿滾動元件。
m黃銅固體支架e磷化支架
t酚醛層壓布管實心保持架D碳氮共滲保持架
TN工程塑料成型籠
公差等級代號
P0——尺寸精度為P0。
P6——尺寸精度為P6級。
P5——尺寸精度為P5級。
P4——尺寸精度為P4。
P2——尺寸精度為P2級。
滾動軸承的精度從0級起依次提高 。
游隙代號
代號 含義
/C1徑向游隙為1組
/C2徑向打法是2組。
3354徑向間隙為0組，即正常組間隙。
/C3徑向打法是3組。
/C4徑向打法是4組。
/C5徑向間隙為5組。
/CM電機軸承的特殊間隙
振動級代號
Z3354軸承的振動加速度極值組由低到高依次為： Z1、Z2、Z3、Z4。
V3354軸承振動速度極值組由低到高依次為： V1、V2、V3、V4。
配置代號
代碼含義
DB 是成對背靠背安裝的，例如：7210C/DB。
DF 面對面成對安裝，例如：32205/DF
DT 是成對串聯安裝的，例如：7210C/DT。
軸承密封結構

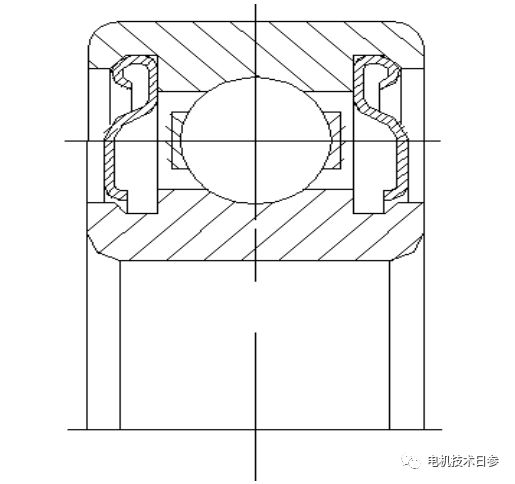

帶防塵罩的2Z——軸承用于軸承配置，沒有嚴重污染，也沒有接觸軸承的危險，如濕氣和蒸汽。防塵罩也用于由于考慮速度或工作溫度而必須減少摩擦的應用中。
pgc-img-caption">

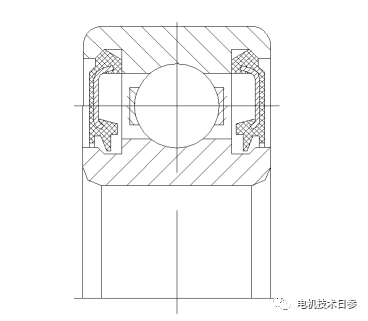

2RZ——非接觸密封件的軸承往往用于污染不是很嚴重，應用和防塵蓋相似，稍比防塵蓋的密封效果好。

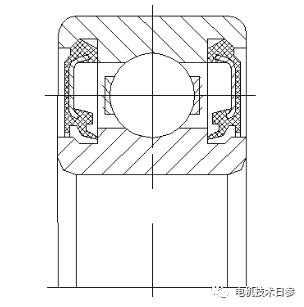

2RS——帶接觸密封件(簡稱為密封件)的 軸承往往用于污染中等、存在水分或水的噴濺等不可避免、或要求無維護長期使用壽命的軸承配置中。

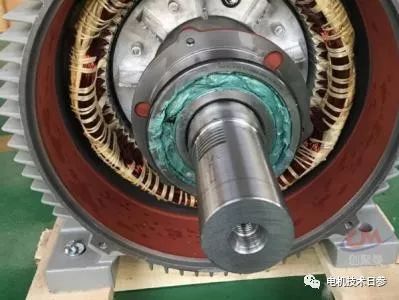

關于電機軸承游隙

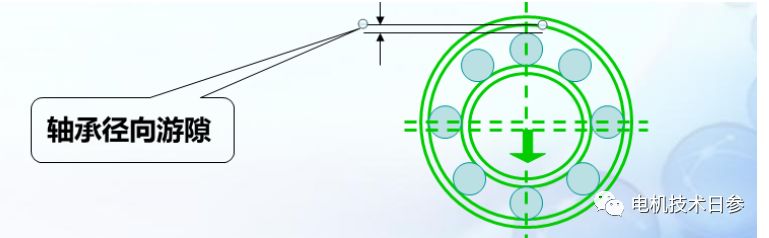

● 軸承的徑向(軸向)游隙是當軸承無外負荷作用時，一套圈相對另一套圈，從一個徑向(軸向)極限位置移向相反極限位置的徑向(軸向)距離。在現實中由于套圈的形狀誤差和滾動體的不一致性，它應采用在套圈的不同方向以及套圈和滾動體不同相對位置狀態下的徑向(軸向)位移的平均值。
● 游隙是軸承的一個重要技術參數，它直接影響到軸承的載荷分布、振動、噪音、摩擦、溫升、使用壽命和機械的運轉精度等技術性能。
a)游隙過大，會引起軸承內部承載區域減小，接觸面應力增大，從而使用壽命縮短。過大的游隙還會使軸承運轉精度下降，振動和噪音增大。
b)游隙過小，可能會在實際運行中出現負游隙(過盈)，引起摩擦發熱增大，溫升提高，進而使有效游隙更小或過盈更大，如此惡性循環將導致軸承抱死。
