如何確定三相電機的接線

三相異步電動機的連接方式有兩種：星形連接(以下簡稱星形連接)和三角形連接(以下簡稱角形連接)。從理論上來說，兩種連接方式可以任意選擇，分析計算結果不會有任何差別。

在工程實踐中，這種簡單的二選一的命題有一定的爭議，如何選擇或如何確定的問題往往困擾著銷售人員和市場服務人員。今天女士詳細講了參考電機連接及相關問題，看了簡單命題的答案，很混亂，很瘋狂。

國內通用系列電機按功率劃分，功率3 kW以下的電機為星形連接，功率3 kW以上的為角形連接。YVF變頻系列電機45 kW及以下采用星形連接，45kW以上為角形連接；YZ、YZR、YZP等系列起重冶金電機采用星形連接。以上都是異步電機定子接線的約定，客戶和廠家也可以根據實際需要進行調整。以上規定其實反映了選擇衛星連接還是角度連接有點講究，類型或用途不同，連接方式也不同。

由于電網容量的限制，通常需要限制通用系列電機的啟動電流。3 kW以下的動力電機電流基值小，啟動電流不足以沖擊電網。星形連接有助于阻斷不對稱電流和諧波電流的流通，所以需要星形連接；4 kW及以上電機的啟動電流開始對電網產生影響。功率越高，對電網的影響越大，因此需要采用降壓起動的方法來降低起動電流，而角接電機可以實現星三角轉換降壓起動，6端通用系列電機易于實現，簡單經濟。

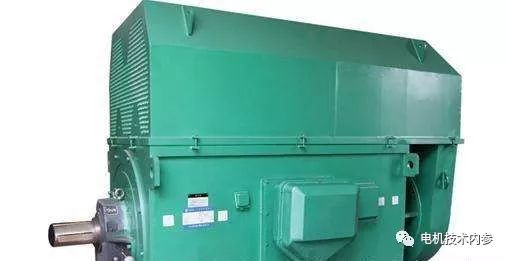

事實上，變頻電源驅動電機的啟動過程是軟啟動，啟動電流不會超過額定電流的兩倍(變頻器的容量限制)。起動對電網沒有影響，所以45kW及以下的動力電機采用星形接線；對于YZ、YZR、YZP等系列起重冶金電機，電機運行可靠性第一，星形連接最理想；永磁電機必須通過星形連接，以消除永磁體建立的磁場中諧波磁場感應的電流。大部分高壓電機都是通過衛星連接的，這更多是出于安全可靠的考慮。

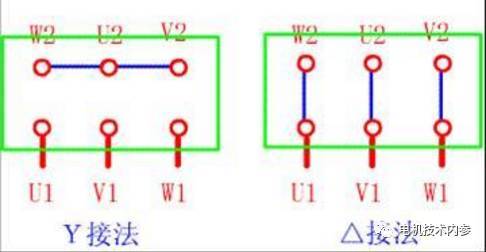

星接接法下電壓和電流參數關系

接線選擇問題已經解決，對應接線下的相電壓、線電壓、相電流、線電流也有各種混淆的方式。

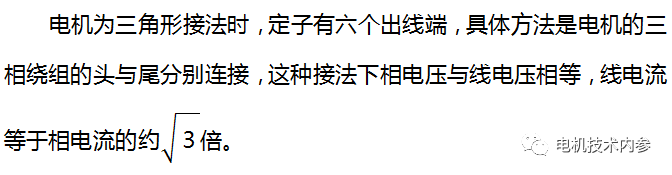

三角形接法

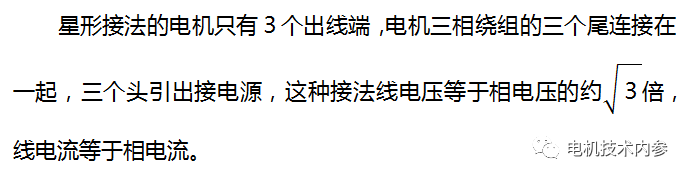

星形接法

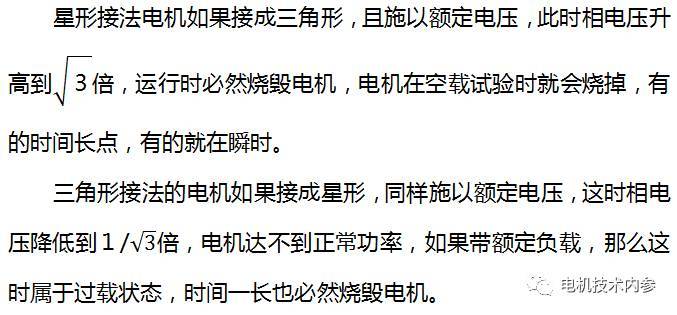

接法錯誤的后果

對于雙電壓運行電機，定子需要六個出線端，高電壓時采用星接，低壓時采用角接。如果沒有客戶的特殊要求，建議電機生產廠家采用星接法出廠，預防客戶施壓不合適造成電機燒毀。
